Questo set di raffreddamento è costituito da un waterblock GPU ad alte prestazioni e dall'ultima generazione di soluzioni di raffreddamento Active Backplate come un unico contenitore.

Il raffreddamento posteriore della GPU è ora fornito da un waterblock in piena regola con la propria piastra fredda in rame e una parte superiore in acrilico a tutta lunghezza.

Anche la connettività viene portata a un altro livello con i terminali "Direct Link" che implementano un layout convenzionale a 4 porte che consente connessioni seriali e parallele da lati adiacenti o opposti del blocco.

I nuovi waterblock Vector² risolvono senza sforzo il problema dell'eccessiva generazione di calore, durante carichi elevati, sia sul core della GPU, sul modulo di regolazione della tensione, sia sulla VRAM GDDR6X delle schede grafiche Founders Edition RTX 4090.

Cosa è incluso nel pacchetto

    Un waterblock GPU ad alte prestazioni di ultima generazione
    Un backplate attivo GPU ad alte prestazioni di ultima generazione
    Meccanismo di montaggio
    Pasta termica
    Cuscinetti termici
    Staffa GPU a slot singolo su misura
    Strumenti necessari per il montaggio

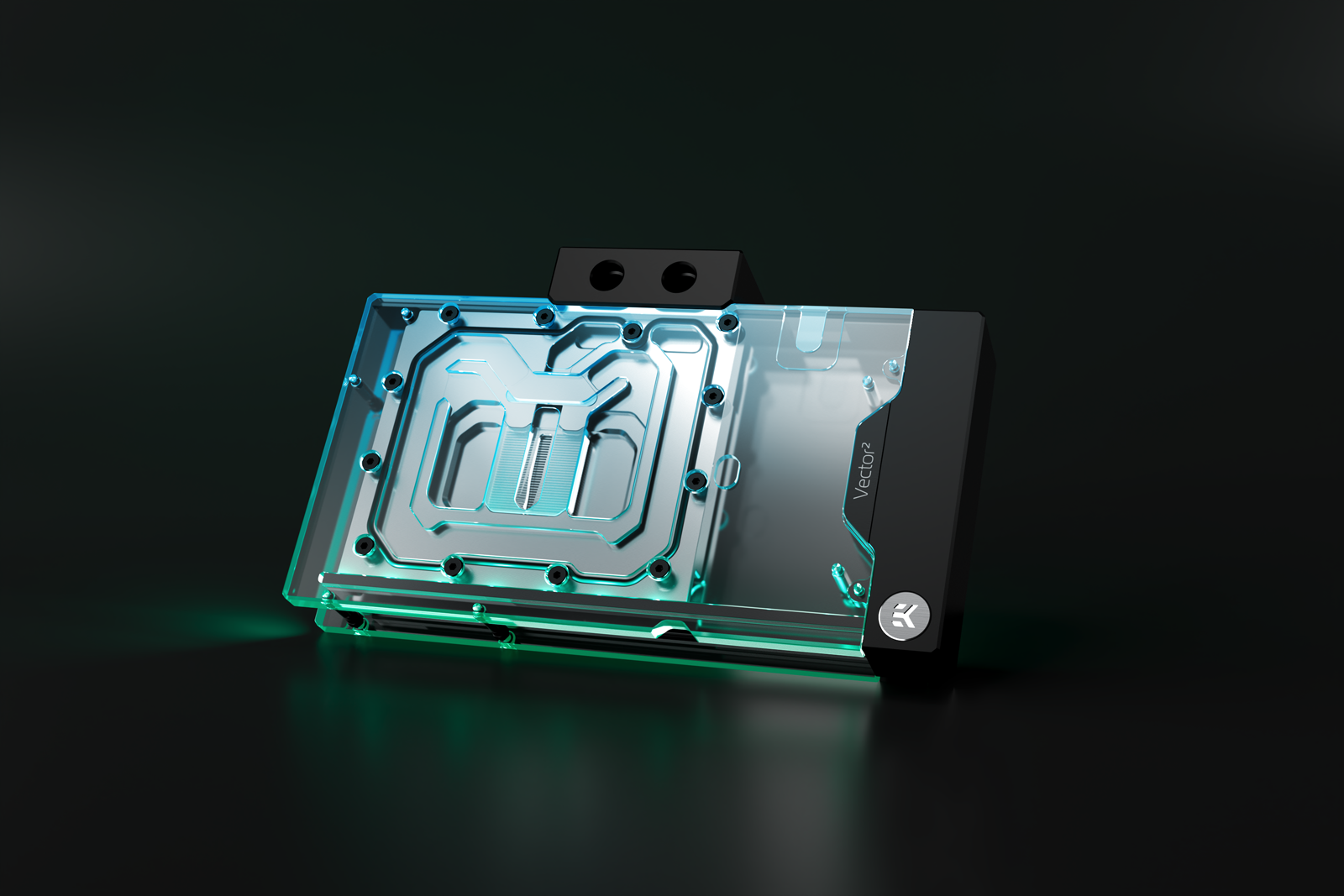

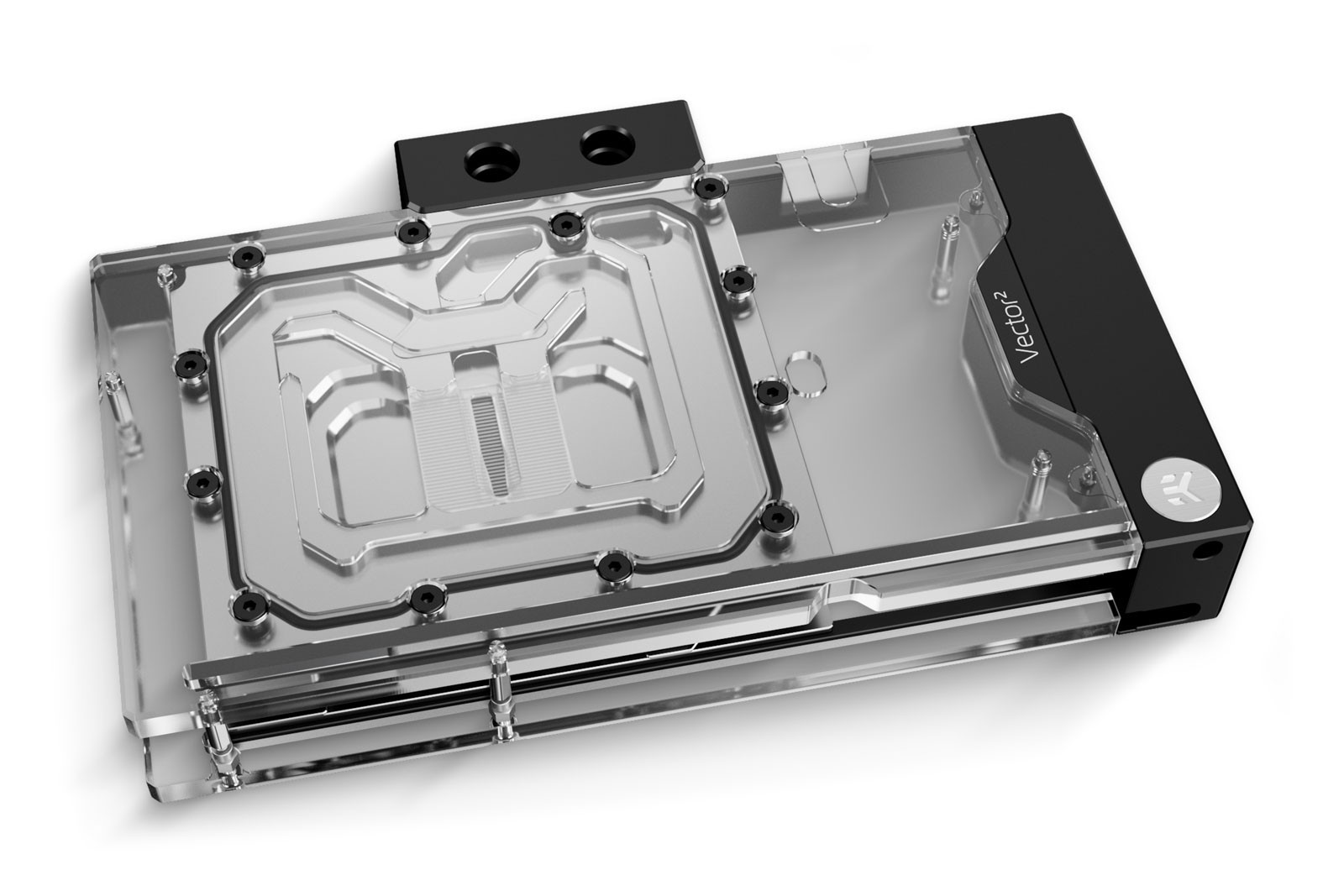

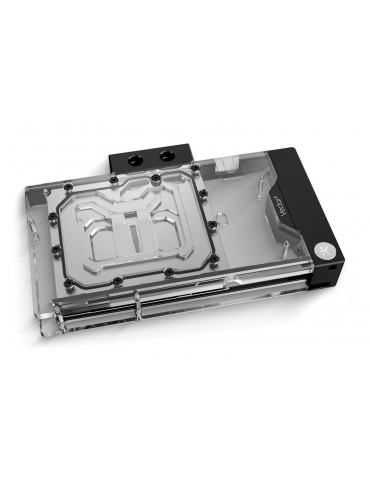

L'EK-Quantum Vector² FE RTX 4090 ABP Set D-RGB - Nichel + custodia a blocchi per GPU Plexi è compatibile con le schede grafiche Founders Edition (FE) RTX 4090. Il waterblock Vector² raffredda attivamente la GPU, la VRAM e gli stadi di potenza, nonché gli hotspot PCB che si trovano sul retro del core della GPU, della VRAM e del VRM (modulo di regolazione della tensione). Il liquido di raffreddamento viene convogliato su tutte queste aree critiche.

Per una precisa corrispondenza di compatibilità di questo waterblock, si consiglia di fare riferimento al configuratore di raffreddamento EK

Il motore di raffreddamento Vector di terza generazione implementato utilizza un nuovo inserto acrilico lavorato in 3D per migliorare la distribuzione del flusso e le prestazioni termiche. Questo nuovo motore di raffreddamento si basa su un design Open Split-Flow, ma la forma asimmetrica dell'inserto del getto aiuta a distribuire un flusso uniforme tra la prima e l'ultima aletta di rame. La geometria della struttura dell'aletta è stata ottimizzata per fornire una distribuzione uniforme del flusso con perdite minime e prestazioni ottimali anche quando utilizzata in scenari di flusso d'acqua invertito. È inoltre caratterizzato da una bassa limitazione del flusso idraulico, il che significa che può essere utilizzato con pompe dell'acqua più deboli o pompe che funzionano a basse velocità e ottenere comunque prestazioni elevate.

È stata prestata grande attenzione per ottenere un dominio di flusso simmetrico utilizzando un ponte interno ai componenti secondari. Ciò è stato fatto per garantire il raffreddamento dei componenti secondari senza sacrificare la distribuzione del flusso sul core della GPU.

Tutti i waterblock della GPU Vector² utilizzano una piastra fredda in rame spessa 11 mm con un terminale in acetale collegato direttamente ad essa per creare un assemblaggio robusto. Viene utilizzato un unico o-ring per creare una tenuta tra la piastra fredda e la parte superiore del blocco dell'acqua, riducendo il numero di punti di rottura. Ciò significa anche che hai visto la fine delle piastre del ponte in acciaio inossidabile che erano state utilizzate in precedenza sui waterblock della GPU. Questa semplice costruzione offre sicurezza durante la personalizzazione e la manutenzione.

Entrambe le piastre fredde di questo waterblock GPU e la piastra posteriore attiva sono lavorate a CNC da rame elettrolitico puro di alta qualità che viene poi nichelato, mentre la parte superiore è lavorata a CNC da acrilico colato simile al vetro. Una copertura laterale in alluminio anodizzato nero è inclusa con ogni backplate attivo per nascondere l'intero PCB e creare un involucro senza soluzione di continuità.

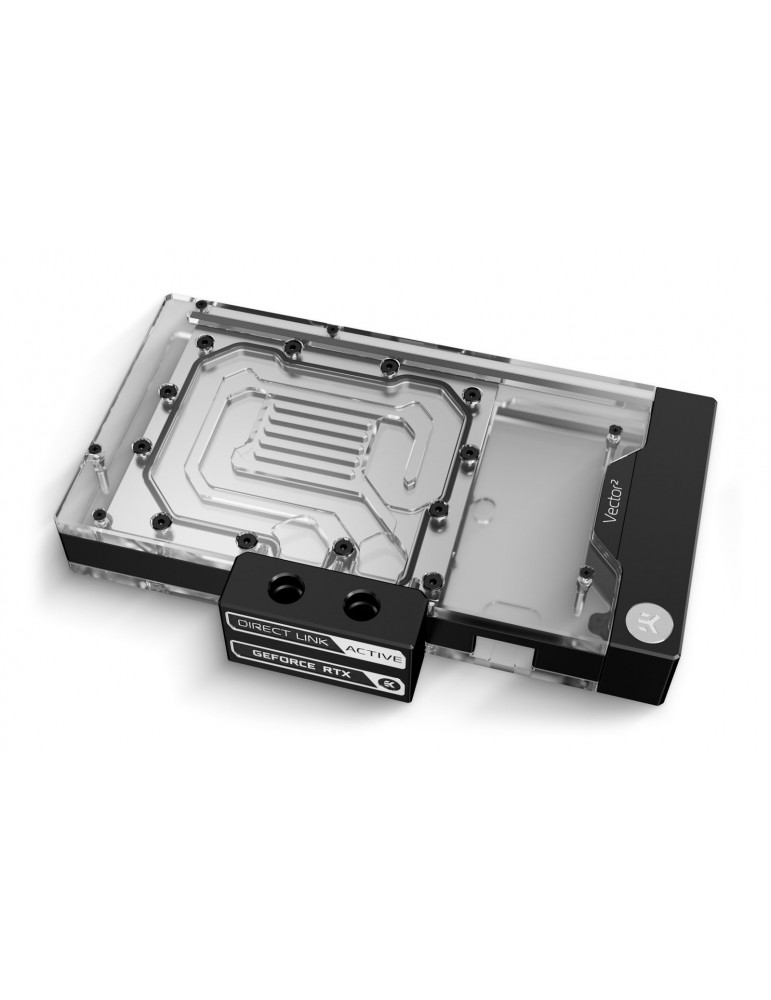

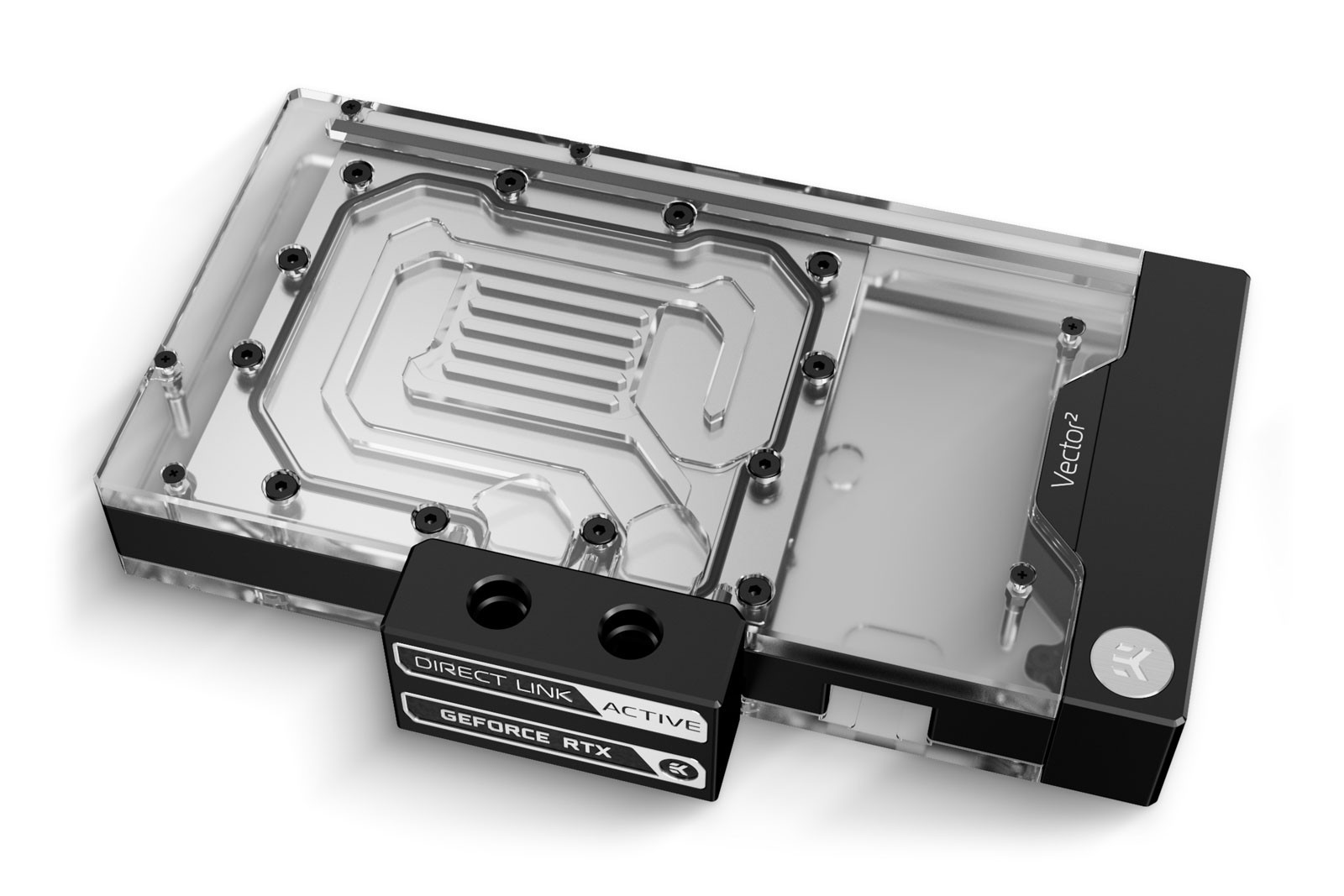

Questi nuovi set di waterblock e backplate attivi per GPU Vector² presentano una soluzione di flusso Direct Link, la prima soluzione a blocchi multipli ad implementare un layout di terminale convenzionale a 4 porte. Ciò consente connessioni seriali e parallele da lati adiacenti o opposti del blocco. È stato reso possibile dall'aggiunta di un inserto in ottone lavorato nel terminale esso stesso che collega diagonalmente il waterblock direttamente al backplate attivo all'interno del terminale acetalico. Direct Link si rivela prezioso quando è richiesta flessibilità per la giusta configurazione, come nel caso di una piastra di distribuzione o di un supporto GPU verticale.

Le eleganti coperture magnetiche vengono utilizzate per nascondere le viti dei terminali, il che consente di ruotare il marchio quando il waterblock della GPU e l'involucro della piastra posteriore attiva sono invertiti nella custodia o vengono utilizzati su un supporto GPU verticale.


Compatibilità D-RGB indirizzabile

L'illuminazione a LED D-RGB indirizzabile è distribuita sul bordo più lungo dei waterblock superiore e posteriore per una migliore uniformità e luminosità. Il PCB e i diodi sono nascosti all'interno di un pulito estruso di alluminio. Il LED RGB indirizzabile individualmente è compatibile con le più diffuse tecnologie di sincronizzazione RGB di tutti i principali produttori di schede madri. Il contrassegno della freccia sul connettore LED D-RGB a 3 pin deve essere allineato con il contrassegno +5V sull'intestazione D-RGB (indirizzabile) (pinout: +5V | Data | Blocked | Ground).


Avvertimento:


    EK garantisce solo la compatibilità con le pastiglie termiche di marca EK incluse. Il processo di installazione, le prestazioni di raffreddamento e i contatti di blocco sono testati esclusivamente con cuscinetti termici di marca EK.
    Gli spessori indicati per le pastiglie termiche si applicano solo alle pastiglie termiche EK incluse nella confezione.
    EK non garantisce la compatibilità con le alternative aftermarket per il materiale dell'interfaccia termica.


Specifica tecnica:

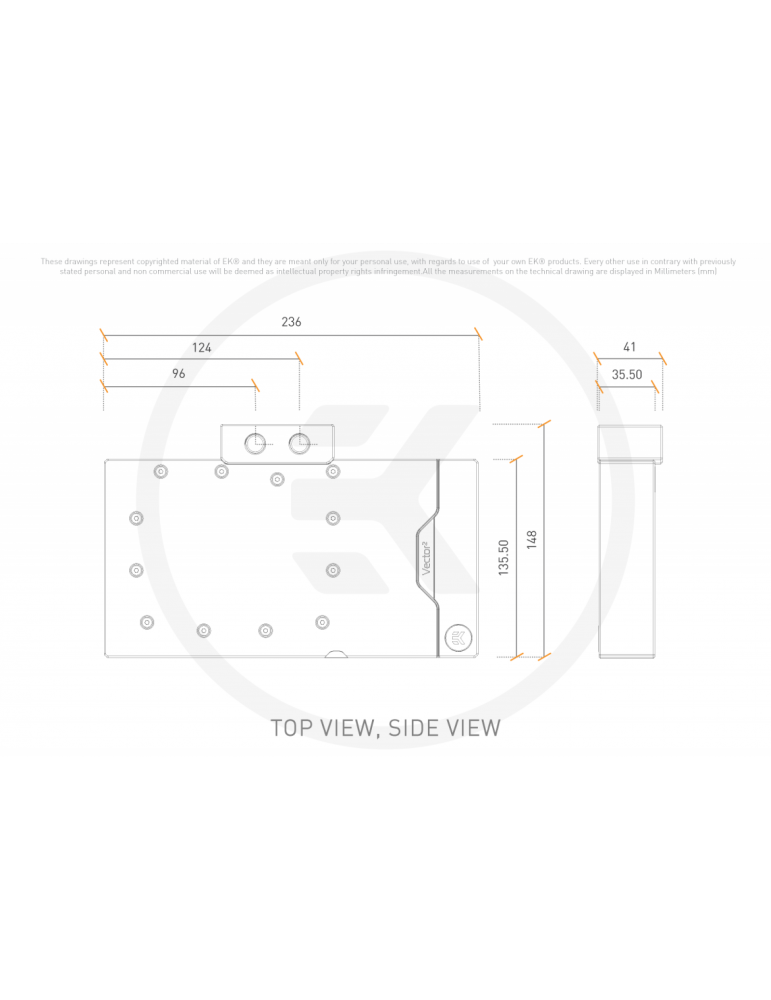

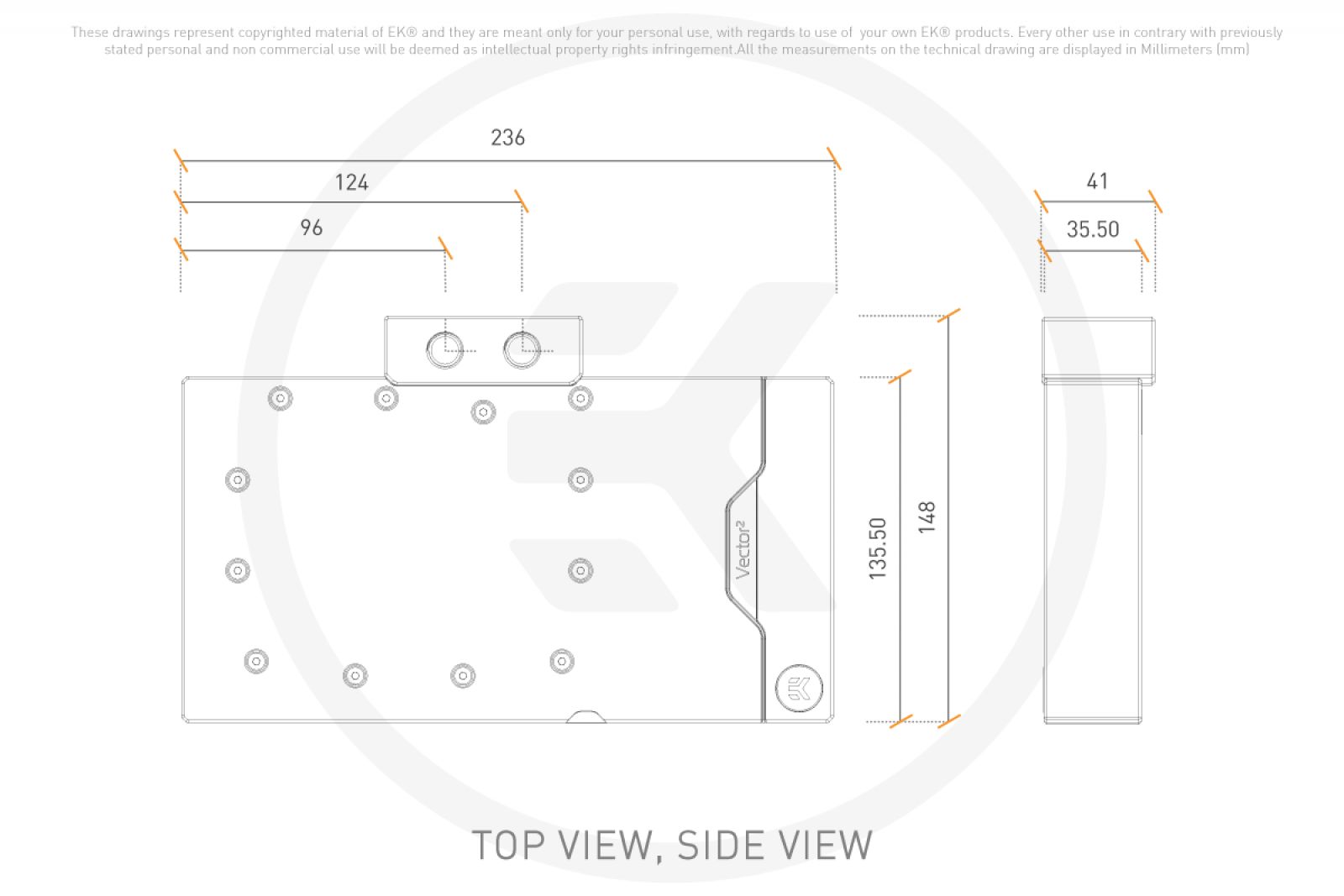

- Dimensioni (L x A x L): : 236,3 x 148 x 41 mm
- Conteggio LED D-RGB: 28
- Lunghezza cavo D-RGB: 50 cm
- Connettore D-RGB Connettore LED digitale a 3 pin 5V (pinout: +5V | Dati | Bloccato | Terra)

Prodotto in Slovenia - Europa!
